스마트 슬라이딩 게이트 오프너 제어 보드 AC110V/220V는 433mhz 롤링 코드 리모컨, 리미트 스위치 및 안전 빔 호환을 지원합니다.
|판매 88+|
최저가
₩ 18,700
2026.09.11 확인됨(3개월내 최저가)
색상:
추천 상품 & 제휴 영역
리뷰 (6)
4.3인증된 구매 후기
★★★★★
5
★★★★
0
★★★
0
★★
0
★
1
포토 후기 모음
AI 상품 요약
- •이 리모콘은 당사 제품과 함께 사용하도록 독점적으로 설계되었습니다.제어 보드는 제품 이미지에 표시된 리모컨 모델과만 호환되며 다른 리모컨에서는 작동하지 않습니다.

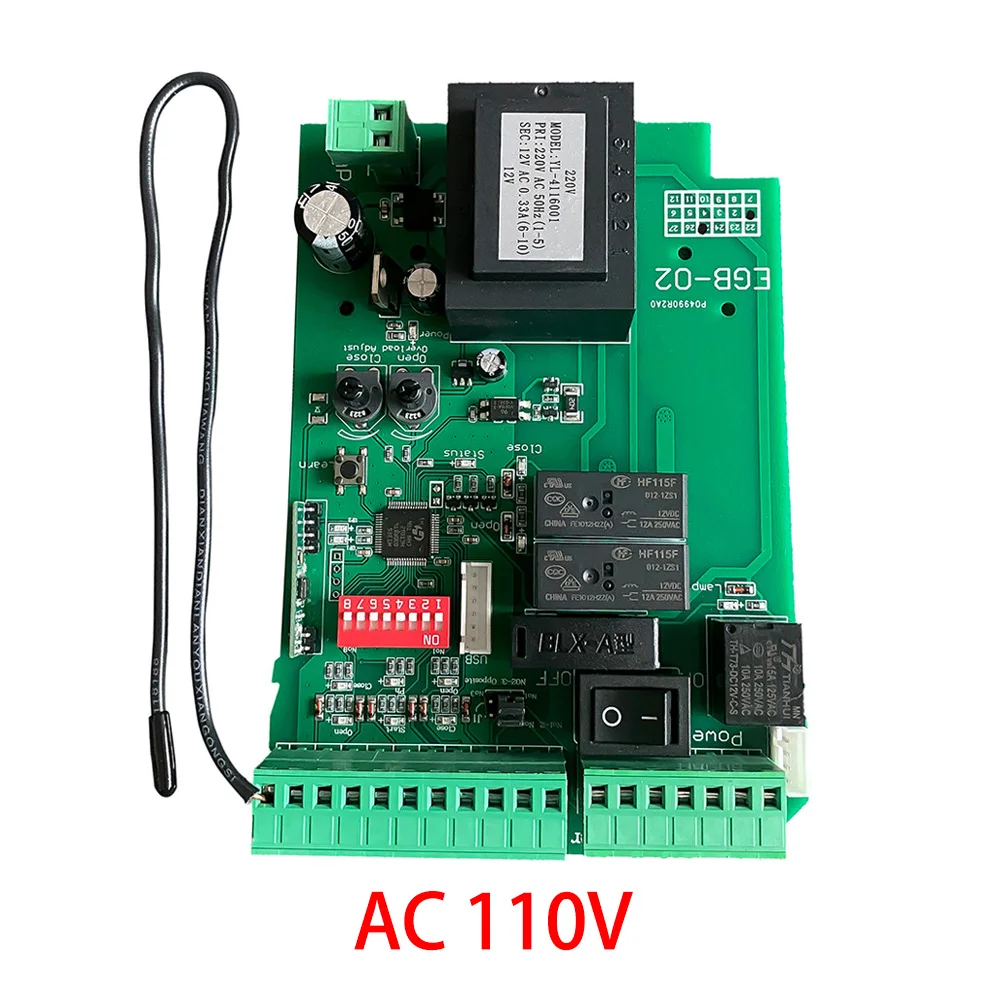

- •220/110V AC 슬라이딩 게이트 오프너 제어 보드
- •AC 전원 슬라이딩 게이트 오프너용으로 설계된 고성능 스마트 제어 보드입니다.Giant 맞춤형 롤링 코드 리모컨(최대 100개 장치)을 지원하고 유연한 입력/출력 터미널을 통합하며 주거용 및 상업용 자동화 요구 사항을 모두 충족할 수 있는 다양한 구성 옵션을 제공합니다.
- •"단자 ⑮를 광전지 RX의 ""COM""에 연결합니다." "단자 ⑭를 광전지 RX의 ""OUT""에 연결합니다." "단자 ⑫를 광전지 RX 및 TX의 ""+""에 연결합니다." "단자 ⑬를 광전지 RX 및 TX의 ""-""와 연결합니다."
- •시작 터미널은 푸시 버튼, 스와이프 카드, 유선 키패드, 수신기 등과 같은 일부 외부 장치와 연결하는 데 사용됩니다. “open-stop-close-stop-open” 모드로 게이트 제어 단자 ⑪, ⑮는 푸시버튼과 연결하기 위한 단자입니다. 메모!스와이프 카드나 유선 키패드 등의 장치를 연결하는 경우 ⑫Vcc 및 ⑬Com에도 연결하여 전원을 공급받으세요.
- •개방형 게이트 장치(루프 감지기, 스와이프 카드 등)와 연결
- •루프 감지기 와이어 정보: 5코어 케이블의 정의: 빨간색 →입력 전압(+) 녹색 →접지/공통(-) BLACK →릴레이의 공통 BLUE →릴레이가 일반적으로 열려 있음 YELLOW →범위 조정 전위차계(POT) 루프 감지기 와이어 다이어그램: 빨간색 선: 단자 ⑫와 연결합니다. 녹색선: 단자 ⑬ 및 범위 조정 보드와 연결합니다. 검정색 선: 단자 ⑮와 연결합니다. 파란색 선: 단자 ⑯와 연결합니다. 노란색 선: 범위 조정 전위차계와 연결합니다.
- •딥 스위치에 의한 기능 설정
- •게이트 방향 설정(J1)을 열고 닫는 리미트 스위치:
- •게이트가 해당 위치까지 완전히 열리고 리미트 스위치에 의해 정지되면 자동 닫힘 기능이 활성화됩니다. 다이얼업 3 &4, OFF-OFF: 자동 닫힘 기능 비활성화(공장 설정) 다이얼업 3 및 4, ON-OFF: 10S 다이얼업 3 및 4, OFF-ON: 30S 다이얼업 3 및 4, ON-ON: 60S
- •원격 제어로 보행자 모드(원격 제어 버튼 2 또는 4)가 실행되면 게이트는 6초 동안 열린 후 정지합니다.자동 닫힘 기능이 활성화되면 게이트가 6초 동안 열린 후 게이트가 자동으로 닫힙니다.자동 닫힘 시간 설정은 다음과 같습니다. 다이얼업 5 &6, OFF-OFF: 자동 닫힘 기능 비활성화(공장 설정) 다이얼업 5 및 6, ON-OFF: 5S 다이얼업 5 &6, OFF-ON: 10S 다이얼업 5 &6, ON-ON: 30S
- •제어 보드는 100개 이상의 원격 제어를 기억할 수 있습니다. ● 리모컨 프로그래밍: 학습 버튼을 1초 이상 누른 후 손을 떼면 LED 표시등이 켜집니다.이제 사용자는 리모콘의 버튼을 눌러야 하며 학습 버튼 표시기 LED가 두 번 깜박입니다. 이는 코드 학습이 성공했음을 의미합니다. 사용자가 학습 버튼을 누른 후 6초 이내에 컨트롤러가 리모컨에서 신호를 수신하지 못하면 컨트롤러의 LED 표시등이 꺼지고 코드 학습 규정을 종료합니다. ● 리모컨 지우기: 학습 버튼을 6초 동안 누르고 있으면 학습 버튼 표시 LED가 켜지고 두 번 깜박인 후 버튼을 놓습니다.이제 모든 리모컨은 게이트를 제어할 수 없습니다.
- •1 x 제어 보드, 1 x 배선 다이어그램(사용 설명서),

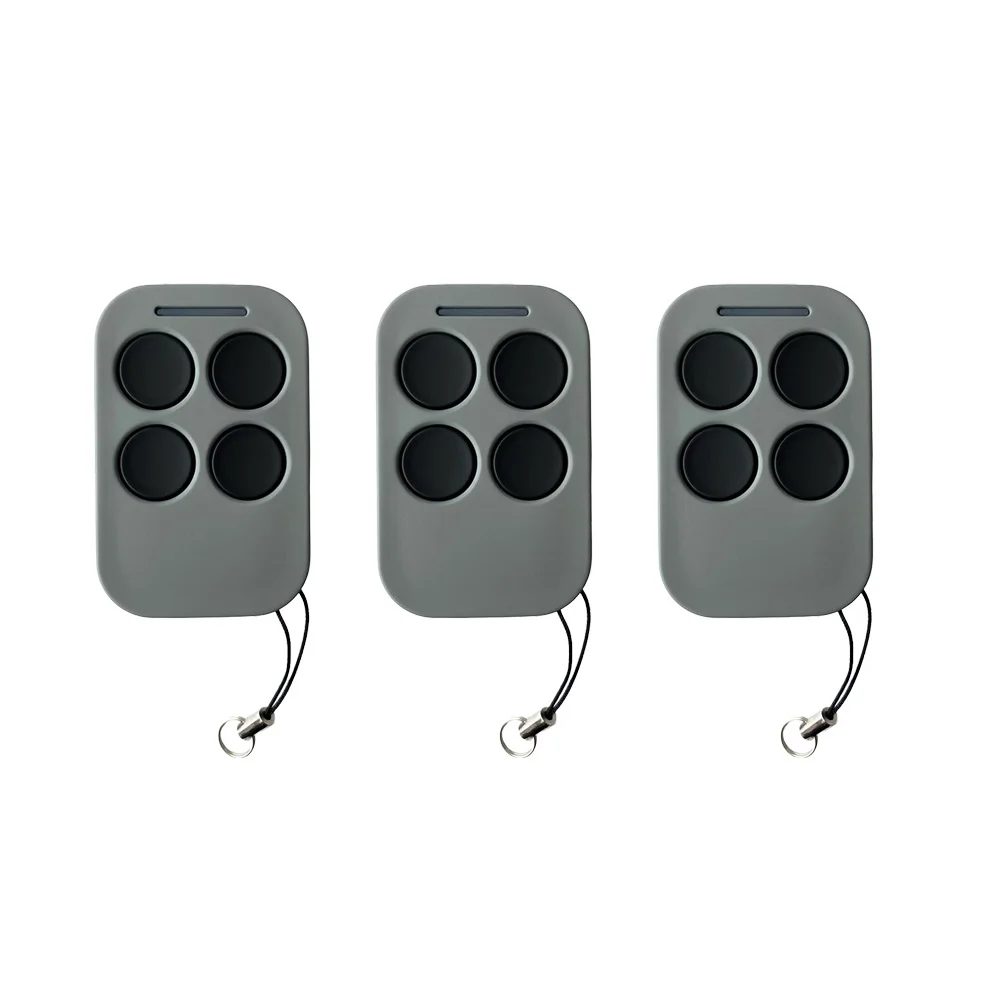

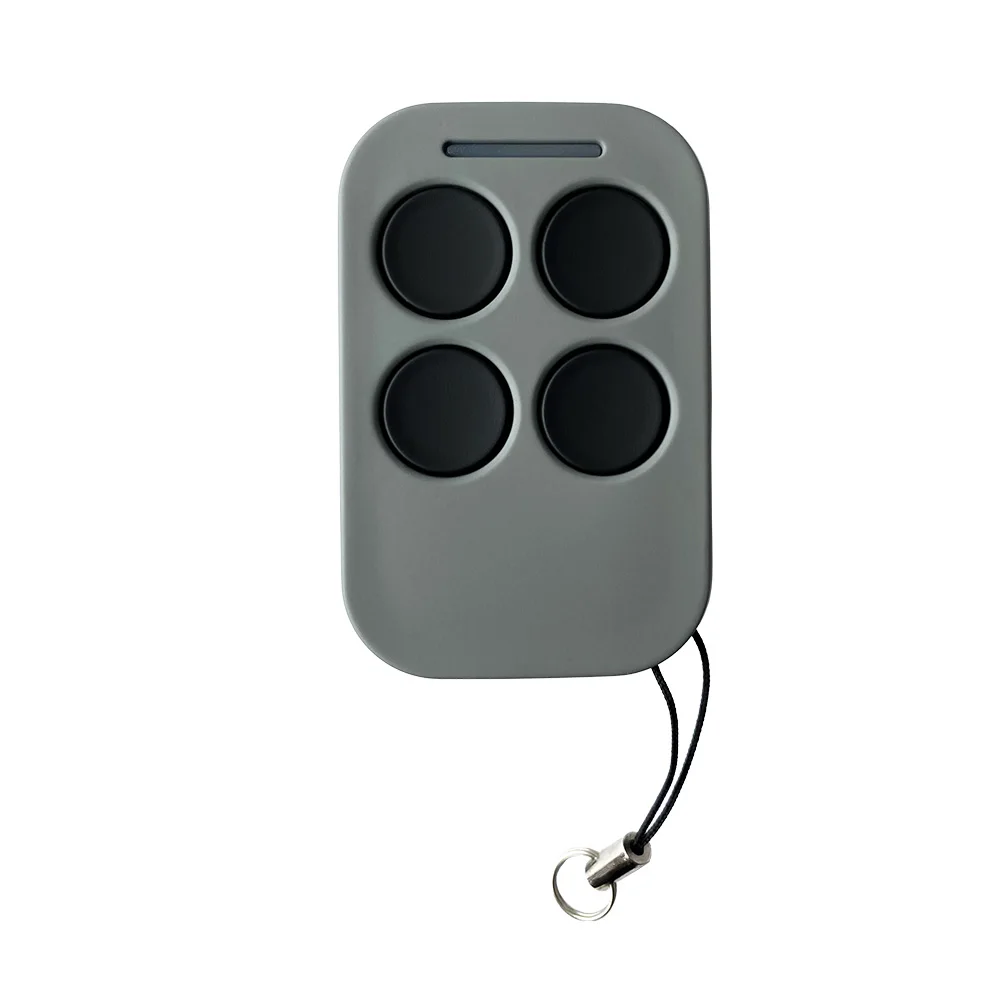

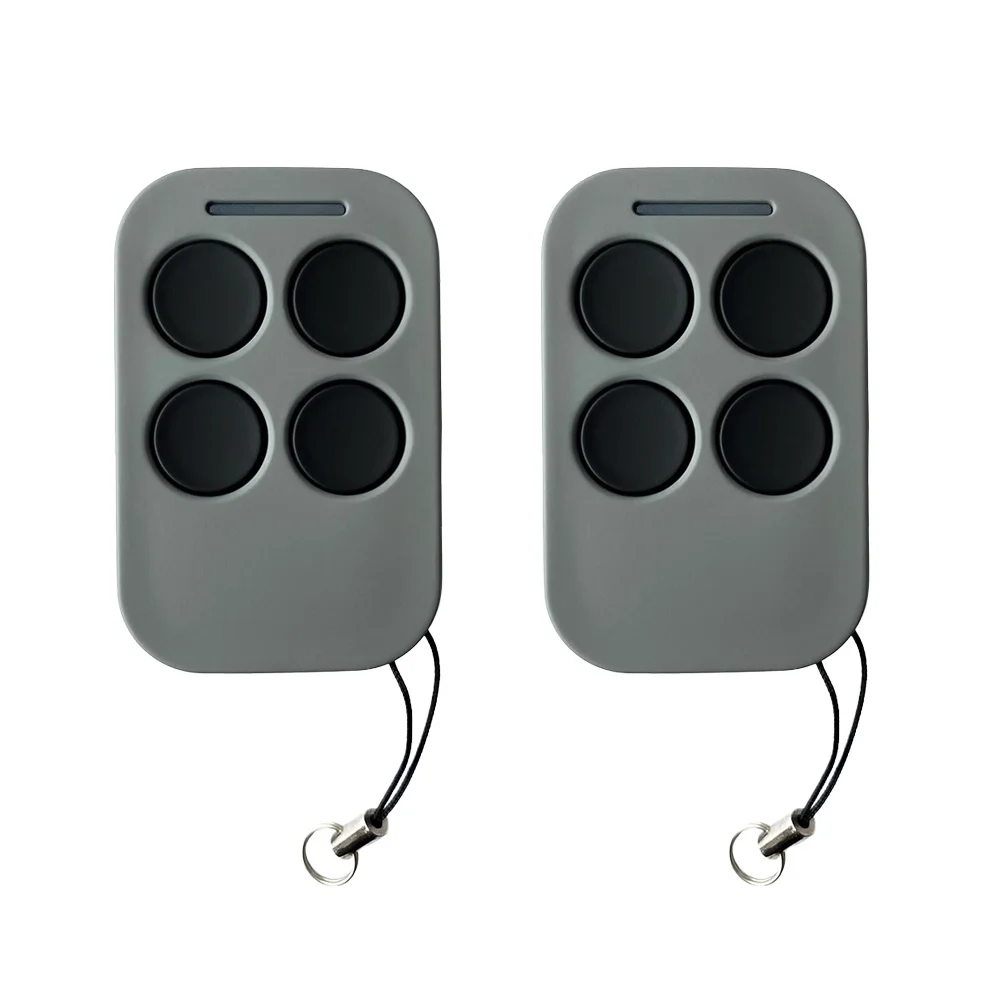

- •각 리모컨에는 4개의 버튼이 있으며 선택적으로 두 가지 리모컨 모드가 있습니다.공장 설정은 단일 버튼 제어 모드입니다.3버튼 제어 모드로 변경하려면 딥 스위치 8의 데이터 세트를 참조하세요. "단일 버튼 제어 모드: 첫 번째 원격 버튼은 게이트를 ""열림-정지-닫힘-정지""로 제어하는 데 사용되며, 두 번째 버튼은 PED 모드를 제어하는 데 사용됩니다." 그런 다음 필요한 경우 3번째 및 4번째 버튼을 다른 게이트 오프너 컨트롤러에 프로그래밍할 수 있으며 1번째 및 2번째 버튼과 동일한 기능을 갖습니다. 3버튼 제어 모드: 원격 첫 번째 버튼은 게이트 열림 제어, 두 번째 버튼은 게이트 닫힘 제어, 세 번째 버튼은 게이트 정지 제어입니다. 게이트 PED 모드를 제어하는 4번째 버튼입니다.
